CASA DE GUARDA PARQUES
PARQUE NACIONAL MANUEL ANTONIO
Quepos, Puntarenas, Costa Rica
Con la presencia del Vicepresidente de la República, la Viceministra del Ambiente, el Alcalde del Cantón, el Diputado de la Región, la Directora del Sistema Nacional de Areas de Conservación, el Director Regional del SINAC, el Director del PNMA, el Representante de la Cámara de Turismo y otras organizaciones comunales, ambientales, administrativas y gremiales, se inauguró el pasado 4 de julio del 2011 la Casa de Guarda Parques del PNMA.
.JPG)
..JPG)

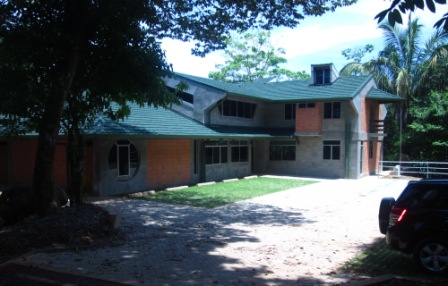

La nueva obra se caracteriza por su arquitectura bioclimática y su tendencia a la sostenibilidad, incorporados al proceso de generación del proyecto considerados durante su ciclo de vida.

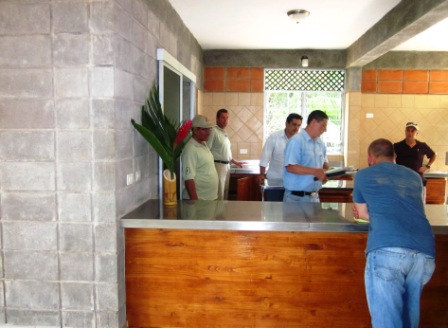

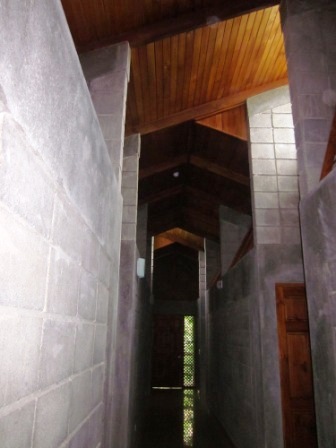

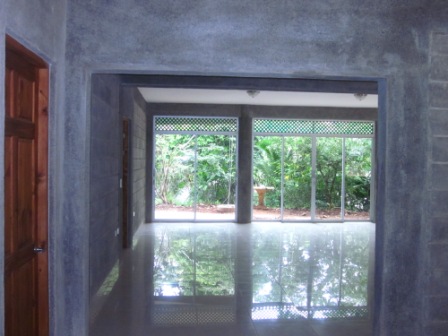

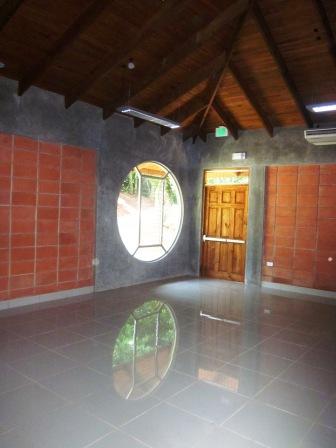

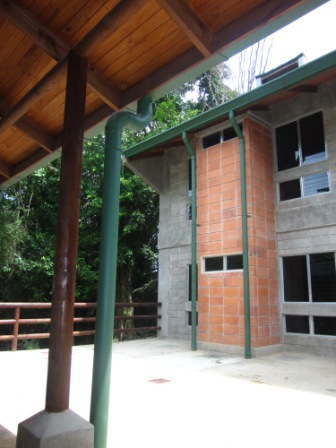

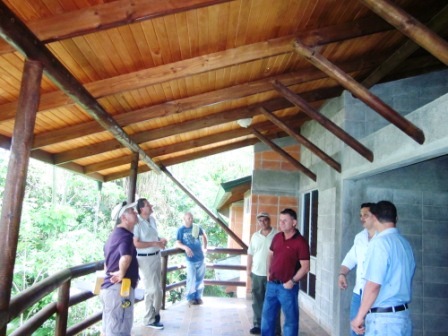

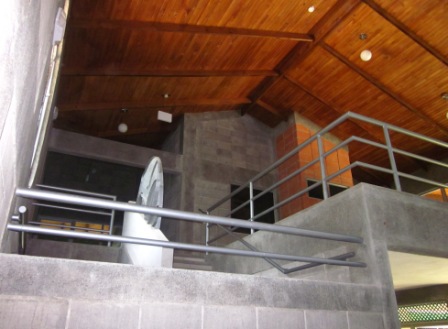

La obra con 2 plantas cuenta con: 24 dormitorios individuales con un servicio sanitario por cada 2 dormitorios, Terraza y Sala de TV privada para los dormitorios, Sala de Recepción y Espera para visitantes, Sala de Capacitación para 50 personas con facilidades multimedia, Comedor y Cocina, Servicios Sanitarios para visitantes, Pilas, patio central, 2 bodegas y parqueos.
.JPG)
..JPG)
..JPG)
En resumen se plasman en los siguientes aspectos:
Cambio cuantitativo y sostenible:
El edificio contribuye educando a los usuarios y espectadores, con un nuevo enfoque de responsabilidad medio ambiental, operación y mantenimiento sostenible.
Incluye partes repetitivas en lo básico, permite evaluación horizontal y vertical: a través del tiempo y comparando resultados con otra infraestructura equivalente y respecto al sistema tradicional.
Como modelo funcional y conceptual, las experiencias acumuladas son mejorables y transferibles, es de esperar que en el SINAC repliquen para otras áreas protegidas, las técnicas observadas aquí, que aportan resultados de identidad, confortabilidad, estéticos y económicos eficientes.
..JPG)
Normas éticas y equidad social:
El proyecto es básico y se completa con la participación del lugar donde se implanta, mediante un proceso que define sus valores y simbolismos aplicados al edificio mediante materiales y técnicas bioclimáticas, para consolidar la identidad institucional.

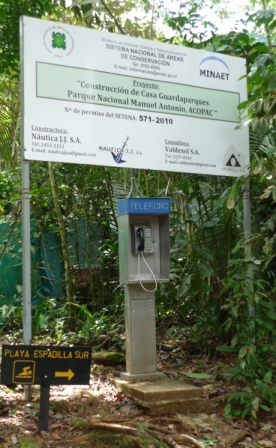

Su conceptualización, programa arquitectónico, construcción y gestión implica a todos los actores sociales de la comunidad específica (guardaparques, administrativos, guías, líderes comunales y gobierno central), lo que obliga a que todo se haga bajo las normas éticas y legales de seguridad, transparencia y equidad, como base del progreso y bienestar en función de la responsabilidad social. En la obra se dispuso la vista del público la información sobre los responsables de la obra y los números de referencia de permisos e impacto ambiental.
Se aplicó soluciones específicas para la accesibilidad universal, equidad de género y se especificaron normas concretas para la higiene y seguridad laboral así como de protección al medio ambiente.
.JPG)
..JPG)
Calidad ecológica y conservación de energía

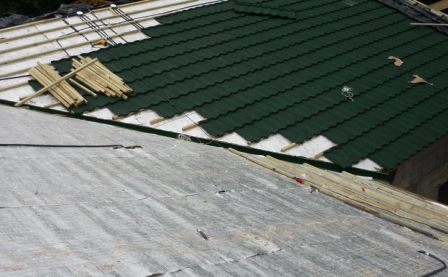

El material en un 90% son de procedencia nacional, 80% reciclables. La energía para construir y operar es hidroeléctrica, pero se usa climatización pasiva y sistemas de alta eficiencia energética. La cubierta de techo es multicapa, sorda, resistente al aire salino, reducción de transmisión térmica complementada con aislante tipo Prodex. Su estructura, cielo y detalles son en madera certificada de plantación. Las ventanas están protegidas por su orientación solar y aleros. Cuenta con elementos diseñados especialmente para capturar las corrientes de sotavento y barlovento, así como aprovechar el efecto venturi y la termodinámica de aires calientes para acondicionar pasivamente los espacios habitables internos. La ventilación es estrictamente cruzada desde áreas bajas hacia salidas superiores. La vegetación circundante se aprovechó como apoyo de sombreado al edificio.

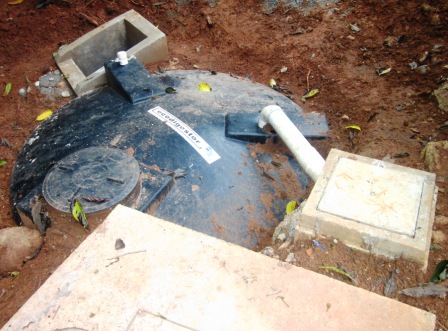

Con válvulas ahorradoras y sanitarios de bajo consumo se minimiza el uso de agua del servicio público y su efluente es libre de grasas y tratado al 94% antes de ir a drenajes.
Los materiales son duraderos, seguros, de bajo mantenimiento, adaptados al clima tropical marino, incluyendo eventuales vientos huracanados de hasta 170 km/hora.
Se mantuvo la huella ecológica usando la misma área de la anterior casa pero triplicando su capacidad de uso, y mejorando su interrelación con el ambiente, incluyendo luces hacia el interior, control pasivo de ingreso de insectos, roedores y murciélagos.
Las áreas de parqueos se hicieron en block - zacate sobre una 'cama' de lastre para reducir el área reflectiva, minimizar la burbuja de calor y controlar el equilibrio de los campos de absorción de aguas de lluvia.
Con sus colores madera, arcilla del mismo tono que el del sitio, el gris del concreto y la arena de río y cubierta gravillada verde bosque se da un excelente camuflaje, especialmente desde la playa y mar, desde donde no se distingue ni de día ni de noche.
.JPG)
..JPG)
Rendimiento económico y compatibilidad
Como construcción intensiva en dos plantas reduce los costos iniciales y de mantenimiento, por una proporción óptima de paredes por metro cuadrado.
El diseño es básico, modular y flexible, adaptable todos los cambios y demandas posibles en su uso, priorizando la calidad de los ambientes colectivos.
El 80% de los materiales son de procedencia local, poco susceptibles a variantes económicas. Sus acabados son en su mayoría naturales y directos del material del sustrato (sin repellos o enlucidos), su impermeabilización es orgánica no residual, de penetración por cristalización de cales libres, que además complementa la protección al acero estructural contra la salinidad del aire, mediante aditivos hidrófugos mezclados integralmente al concreto.
La calle de acceso es de adoquines para una larga vida útil y una fácil reparación de cualquier hundimiento o daño.
Por su equipamiento y materiales, su operación reduce mucho el consumo energético, agua y mantenimiento.
.JPG)
..JPG)
Respuesta contextual e impacto estético

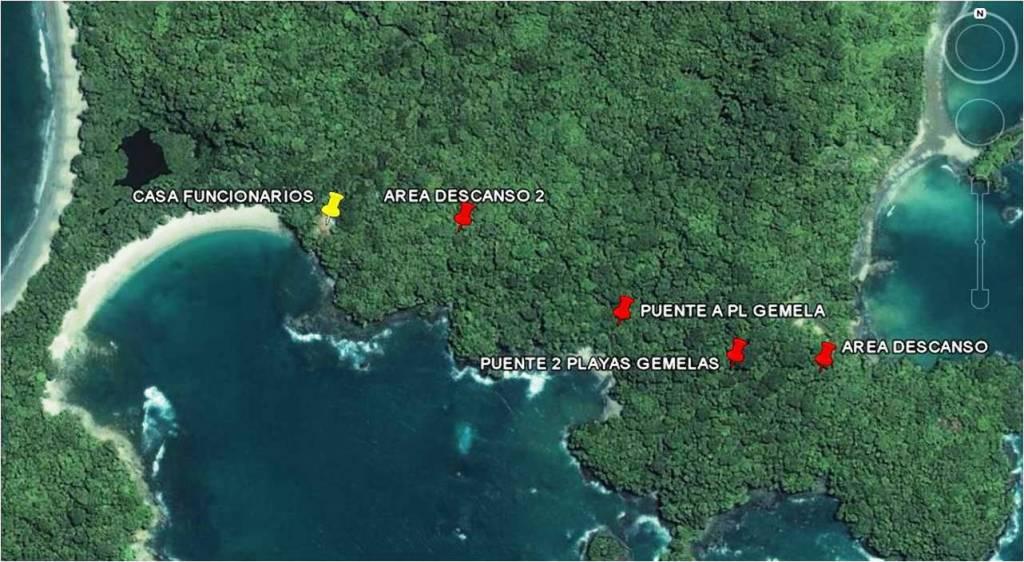

El diseño se adaptó al área existente y a las condiciones escénicas del sitio, el cual fue usado para casa de la hacienda previa a su declaración de Parque Nacional y que posteriormente se usó como casa de guardaparques y administración, hasta que fue declarada inhabitable por el Ministerio de Salud.

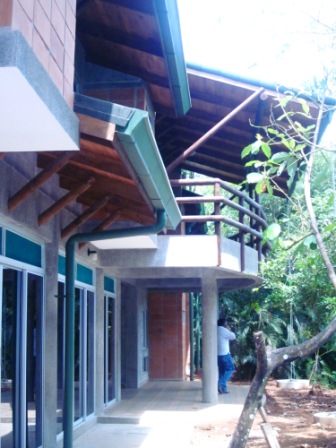

Se dispuso la ubicación volumétrica basados en la orientación solar y de los vientos dominantes, aprovechando la sombra de los árboles existentes, complementando con una tipología de techo verde de amplios aleros, a modo de gran sombrilla, como la tradición constructiva de la zona lo ha comprobado como eficiente para la protección del excesivo sol y lluvia.
La imagen de edificio sobrio pero fuerte, con acabados naturales y duraderos, uso intensivo de madera y climatización pasiva con ecotécnicas locales, es compatible con la arquitectura tradicional del entorno y la imagen institucional del SINAC y el MINAE.
.JPG)
..JPG)
Diseño para el ciclo de vida del edificio
Participación de todos los actores involucrados y redacción del proyecto considerando todas las etapas: nacimiento , vida y desecho del edificio:
- Formulación del programa arquitectónico, con la participación activa de usuarios, analistas de capacidad de carga del área protegida, dirección regional y ministerial.
- Diseño de las edificaciones, Anteproyecto aprobado por las diferentes instancias, desde usuarios, impacto ambiental, hasta el Departamento de Infraestructura y Dirección del MINAE, luego se volvió a reformular en base a nuevas políticas y a la disposición real de recursos financieros disponibles al momento de la orden sanitaria del Ministerio de Salud.
- Elección del constructor, los Planos Constructivos, Especificaciones Técnicas, Normas de Prácticas Ambientales, Condiciones de Seguridad e Higiene Laboral en la obra, Normas de Construcción Verde relativas al manejo de desechos y reciclaje y Condiciones Generales que conformaron el Cartel de Licitación Pública, se redactaron con claridad y abundancia de detalles para garantizar equidad y transparencia en el proceso licitatorio.
- Proceso de construcción, se mantuvo bajo la Dirección Técnica permanente de un Arquitecto inscrito en el CFIA, con la Fiscalización de parte del Departamento de Infraestructura del MINAE y la Inspección de Valdesol S.A. como equipo de Ingenieros y Arquitectos que diseñó la obra. Todos contribuyeron a que se mantuviera al día las garantías sociales que rigen la Construcción así como la indicada normativa de responsabilidad social y ambiental.
- Mantenimiento preventivo y correctivo en su vida útil, como parte de la documentación a entregar previa a la devolución de garantías de cumplimiento, de parte de la Constructora y de la Consultora, se aporta los planos "us built" y un Plan de Mantenimiento Preventivo con su respectivo Cronograma, acompañados de un dossier de garantías y manuales de los equipos y principales materiales.
- Administración de su desecho, a su obsolescencia, se privilegió el uso de materiales fuertes y duraderos, susceptibles de de remozar y reparar en el futuro, pero también aquellos que en al final de su vida útil no fueran contaminantes, sino más bien reciclables y/o que se reintegraran fácilmente como biodegradables.
.JPG)
..JPG)
..JPG)
FICHA TÉCNICA:
Proyecto: Casa de guarda parques con facilidades para capacitación y educación ambiental
Cliente: Banco Interamericano de Desarrollo (BID) y Ministerio de Ambiente y Energía (MINAE)
Valor de la obra: $1.500.000 ..................... Área Construida: 1472,50 m2
Fechas: Inicio: octubre 2010 Conclusión: julio 2011
Consultor: Planos y Proyectos Valdesol S.A.
...............Arquitectura y Ambiente: Arq. Ibo Bonilla Oconitrillo y Msc. Rafael Víquez Rojas
...............Ingeniería Civil: Ing. Fernando Víquez Rojas e Ing. Gilberth Arguello
...............Ingeniería Eléctrica: Ing. Irene Víquez Barrantes
...............Ingeniería Mecánica: Ing. Braulio Bonilla Sánchez
Constructora: Náutica JJ S.A.
...................Director Técnico: Arq. Ronald Blanco
Fiscalización: Ing. Fabio Rodríguez, por el Dpto. de Infraestructura del MINAE
